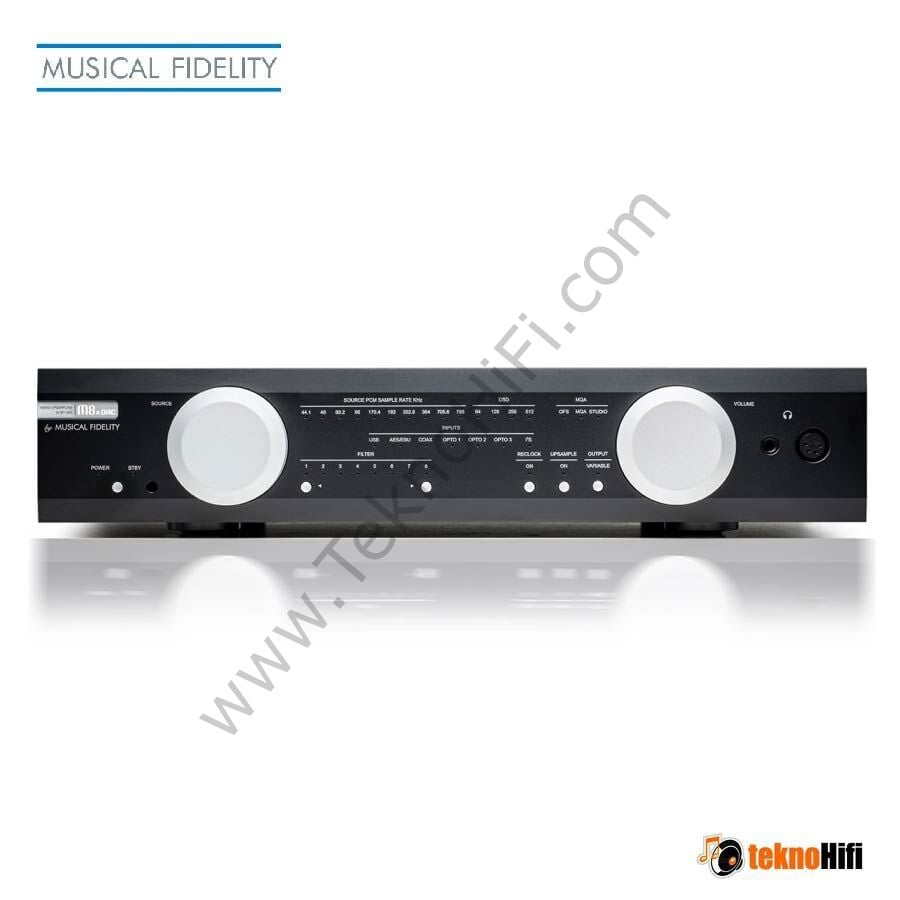

Musical Fidelity M8x DAC

M8x DAC, Musical Fidelity'nin dünya standartlarında DAC teknolojisine öncülük etme mirasını gururla sürdürüyor. Musical Fidelity, 90'ların başında CD çalar ses kalitesini artırmak için ayrı DAC'ler geliştiren ilk şirketlerden biri olarak ses performansında devrim yarattı.

Günümüzde, PC ses ve akış cihazları gibi dijital kaynakların egemen olduğu bir dünyada -ki bunlar genellikle donanım uzmanlığından yoksun yazılım şirketleri tarafından üretilir- Musical Fidelity, dijital sinyalleri nefes kesici analog sese dönüştürmedeki üstün yeteneğiyle öncüdür. Beğenilen amfilerimizle aynı temel tasarım prensipleri üzerine inşa edilen M8x DAC, olağanüstü ses kalitesi sunar:

• Saf ve ayrıntılı ses için A Sınıfı ayrık analog amplifikasyon
• İstenmeyen elektromanyetik paraziti önlemek için ekran yok
• Sıfır RF radyasyonu ve titreşimsiz performans için WiFi veya Bluetooth yok
• Sağlam ve temiz güç dağıtımı için toroidal transformatörler
• Dayanıklılık ve birinci sınıf yapı kalitesi sağlayan sağlam mekanik yapı

Üstün Kulaklık Amplifikatörü

M8x DAC, DAC performansıyla sınırlı değil; aynı zamanda en zorlu kulaklıkları bile kolaylıkla çalıştırabilen üst düzey, ultra güçlü bir kulaklık amplifikatörüne de sahip. İster hoparlörlerden ister kulaklıklardan dinleyin, imzalı Musical Fidelity sesini deneyimleyin: yumuşak ama güçlü, net ve zahmetsizce müzikal.

Teknik Konuşma

Sabre ESS yongalarıyla ilgili bilgi ve deneyimimizi temel alan M8x DAC, kusursuz bir çift mono tasarım için çift diferansiyel modunda 2 adet ES9038Q2M yonga kullanır. Bu dönüştürücüler sayesinde, DoP üzerinden PCM ve DSD256'da 768 kHz'e kadar dosyaları ve USB üzerinden yerel DSD512'yi destekleyerek satın alabileceğiniz veya yayınlayabileceğiniz tüm dijital dosyaları destekler. SPDIF girişleri de büyük ölçüde iyileştirildi ve artık MQA (384 kHz'e kadar) ve DSD (DoP 64) desteği de mevcut!

Dijital Mimarlık

Yüksek performanslı ses sistemleri için özel olarak tasarlanmış ve devrim niteliğindeki çift regülatör mimarisi sayesinde yüksek çözünürlüklü ses için optimize edilmiş, son derece düşük gürültülü ve düşük kayıplı bir regülatör kullanıyoruz. Zaman Alanı Titreşim Giderici'nin eklenmesi, inanılmaz derecede ayrıntılı geçici tepkiyle birlikte mükemmel SNR ve THD+N performansı sağlıyor. Dijital ses, zamanın sanatıdır; tescilli saat tasarımımızla rakipsiz ve 100 femtosaniyenin altında titreşim oranlarına ulaştık. Bu, birçok tanınmış ve saygın ses tutkunu saat üretecini geride bırakıyor! DAC bölümündeki diğer gelişmeler arasında isteğe bağlı yukarı örnekleme ve yeniden saatleme ile aşırı örnekleme bypass modu yer alıyor. 16 çekirdekli XMOS ve CPLD MAX II Altera işlemciler, bu işlemler, dijital filtreler ve MQA işleme için her zaman yeterli alan sağlıyor. M6x DAC ile karşılaştırıldığında, MQA işleme artık USB ve SPDIF girişlerinde mümkün!

Yukarı Örnekleme, Yeniden Saatleme ve Dijital Filtreler

Yeniden saatleme için CPLD MAX II (Karmaşık Programlanabilir Mantık Aygıtı) Altera kullanılır ve XMOS mikrodenetleyici ile birlikte hem PCM, hem DSD hem de MQA teknolojilerinin yüksek kaliteli işlenmesini sağlar. PCM sinyalleri için yukarı örnekleme ve yeniden saatleme ayrı ayrı açılıp kapatılabilir. DSD ve MQA, kendi formatlarına özgü ayarları ve filtreleri kullanır. PCM sinyalleri için M8x DAC'de sekiz adet seçilebilir dijital filtre bulunur.

Aşırı Örnekleme Baypası

Ultra yüksek çözünürlüklü ses için bir adım daha ileri giderek aşırı örnekleme bypass modumuzu oluşturduk. Bu moda, filtre 8 seçilerek erişilebilir ve M8x DAC paketinden çıkarıldıktan sonra ilk kez açıldığında varsayılan olarak seçilidir. Bu modda, DAC'nin aşırı örnekleme FIR filtreleri devre dışı bırakılır ve kaynak veriler sırasıyla 352,8 kHz veya 384 kHz'e yükseltilir.

Bir adım daha ileri giderek, 705,6k ve 768kHz'lik ultra yüksek örnekleme hızları doğrudan DAC bloğuna girer. Bu, kalan tüm filtrelemeyi etkin bir şekilde kapatarak ses parametrelerini ve frekans spektrumunu bir adım daha iyileştirir. Aşırı örnekleme filtresi, silikon alanı bakımından ESS DAC çipindeki en büyük tek dijital bölüm "bloğudur". Bu filtre bloğunun gücünü kapatarak, çip üzerindeki PSU/toprak gürültüsünü azaltır ve dolayısıyla ESS DAC'nin silikon kalıbındaki sinyal ilişkili saat modülasyonunu düşürürüz.

Ayrık ve Tam Dengeli Çıkış

M8x DAC, büyük ölçüde geliştirilmiş ayrık çıkış katını destekler. PCB üzerindeki muazzam alan gereksinimiyle hemen fark edilen bu özellik (sadece tamamen ayrık olması değil, aynı zamanda tamamen dengeli olması nedeniyle de), entegre devreler (=çipler) kullanılarak üretilen M6x DAC'ye kıyasla büyük bir evrim niteliğindedir. Bu tasarım aynı zamanda M8x DAC'yi baştan sona gerçekten tamamen dengeli hale getirir. Bu, yalnızca ses özelliklerini değil, aynı zamanda uzun ömürlülüğü ve sürdürülebilirliği de olumlu etkiler. Çipler zamanla üretimden kalkacağı ve yıllar sonra değiştirilemeyebilir, bu nedenle M8x DAC'nin bakımı ve onarımı kolaydır. Ancak ayrık bileşenler her zaman üretilecek ve her zaman bakımları yapılabilecektir.

Ayrık Devrelerin Avantajı

Ayrık devreler, ayrı bileşenler olarak da adlandırılan, birbirinden farklı, bağımsız cihazlar olan elektronik bileşenlerden oluşur. Bunlar, dirençler, kapasitörler ve indüktörler gibi "pasif" bileşenlerin yanı sıra transistörler gibi "aktif" bileşenler de olabilir. Bunun tersi, örneğin sinyal zincirinde bir operasyonel amplifikatör (Op-Amp) olarak kullanılabilen bir entegre devredir (IC = çip).

Sektörümüzde, ses uygulamaları için tasarlanmış özel IC Op-Amp'ler kullanıyoruz; bu da çok küçük ve verimli elektronikler üretmemizi ve tasarım mühendislerinin zamanından tasarruf etmemizi sağlıyor. Ancak, sayısız saatlik dinleme testleri ve yılların deneyimi bize, en iyi IC'lerin bile bu kadar nötr, doğal, dinamik veya canlı olma eğiliminde olmadığını gösterdi; bunların hepsi Musical Fidelity "sesinin" özellikleridir. Ayrıca, onarımları da zordur - hatta imkansızdır. Bu nedenle, geleneksel, ayrık tasarımlara olan tutkumuzu yeniden keşfediyoruz.

Standart kulaklık amplifikatörleri veya entegre devreli çıkış katları onlarca veya yüzlerce bileşene sahipken, ayrık tasarımlar buna kıyasla yüzlerce veya binlerce bileşen kullanır. Bu, uzun bir tasarım süreci gerektirir, ancak bize göre paranızın karşılığında en iyi sesi elde etmenizi sağlar.

Yüksek güçlü, dengeli ve ayrık: Yeni M8x DAC kulaklık amplifikatörü

M8x DAC, diğer birçok bağımsız tasarımı kolaylıkla geride bırakan bir kulaklık amplifikatörüne sahiptir. Çip tabanlı tasarımlar kullanan neredeyse tüm modern çözümlerin aksine, M8x DAC, transistörler kullanan DC kuplajlı güç operasyonel amplifikatörleriyle tamamen ayrı bir tasarıma sahiptir. Dengesiz kulaklıklar için 6,3 mm jak çıkışıyla donatılan M8x DAC, dengeli kulaklıklarla kullanım için 4 pinli bir XLR çıkışına da sahiptir.

Dengeli kulaklıklar tam bir lüks deneyimi yaşar. Ön tarafında şık bir dengeli XLR konnektörü bulunan tek uçlu bir amplifikatör kullanmıyoruz. Tamamen diferansiyel dengeli bir amplifikatör tasarımı kullanılarak performans metrikleri yükseltilir ve dengesiz kulaklıklardaki 2000 mW'a kıyasla 8 ohm'da 3900 mW gibi muazzam bir güç elde edilir. 10 Watt'ı (bir döngü için) aşan kısa süreli tepe noktaları kolaylıkla yönetilir.

Ve daha da iyisi. Amplifikatör, 30 ohm veya daha yüksek kulaklıklar için tam güce kadar tamamen A Sınıfı'nda çalışacak şekilde dikkatlice ayarlanmıştır. Kullanılan terminal transistörleri, 8 ohm'a kadar düşük yükteki kulaklıkların kullanımına da olanak tanıyarak, yüksek akım taleplerinin her zaman rahatça karşılanmasını sağlar.

İster zorlu düşük empedanslı kulaklıklar ister yüksek empedanslı stüdyo sınıfı monitör kulaklıklar kullanın, M8x DAC güçlü ve bozulma içermeyen bir deneyim sunar. 8 ohm kadar düşük yük empedanslarını idare edebilmesi ve inanılmaz netliği koruması, onu her müziksever için çok yönlü bir seçenek haline getirir. Dengeli veya dengesiz, M8x DAC, ağzınızı açık bırakacak, hayranlık uyandıran bir dinleme deneyimi sunar. M8x DAC'de yerleşik olarak "sadece bir kulaklık amplifikatörü" yoktur; gerçekten de Müzikal Sadakat'e açılan kapınızdır.

Tam Dengeli

M8x DAC, tamamen dengeli devreler kullanır. Çift mono DAC - iki ES9038Q2M çipi çift diferansiyel modda kullanılır - tamamen diferansiyel dengeli çıkış ve kulaklık amplifikatörü aşamalarını besler. Tamamen dengeli bir tasarım prensibi, sıcak ve soğuk (+ ve - olarak da adlandırılır) sinyallerden oluşur. Hem + hem de – sinyal zincirleri aynı müzikal bilgiyi taşır. Gerçek dengeli bir amplifikatör artık nihai müzikal bilgiyi +/- sinyallerinden çıkarabilir ve iletim boyunca potansiyel olarak eklenebilecek tüm gürültüyü çıkarabilir.

"Sahte dengeli" bir amplifikatör, + ve – sinyallerini bağımsız olarak işlemez, ancak işlenmeden önce bunları bir araya getirir. Sahte dengeli tasarımlar, tam dengeli amplifikatörlerin aksine, dengeli bağlantıların sunduğu avantajlardan yararlanamaz. Gerçek, tamamen dengeli bir cihazda, hem sol hem de sağ kanalın + ve – bölümleri ayrı ayrı işlenir ve bu da amplifikatör bölümlerinin sayısını 2 katına çıkarır. Devre kartında iki kat daha fazla alana, iki kat daha fazla elektrik bileşenine ve devre kartı düzeninizi planlarken iki kat daha dikkatli olmanıza ihtiyacınız var. Sonuç olarak, M8x DAC istenmeyen gürültüyü, hataları ve parazitleri bastırmada mükemmeldir ve mümkün olan en iyi sinyal-gürültü oranını sunar. Kulaklık amplifikatörü, tamamen dengeli tasarımı sayesinde artan çıkış gücü sunar.

Ayrık Güç

M8x DAC, Süper Sessiz Güç Transformatörlerimizin sürekli gelişimini sergiliyor. Ayrıca, gürültü ve paraziti özenle düşük tutmak için oldukça büyük, ayrı bir güç filtreleme ve DC bloklama PCB'si kullanıyor. EMI filtreli ve DC blokajlı endüstriyel sınıf güç soketleri parazitleri durdurur ve transformatör uğultusunu ortadan kaldırır. Düşük çekirdek doygunluğuna sahip kapsüllenmiş toroidal transformatör, hem dijital ses hem de kulaklık uygulamaları için özel olarak tasarlanmıştır. Son derece düşük elektromanyetik radyasyon ve tüm hassas, ayrı çıkış ve kulaklık amplifikatörü aşamalarını düzgün bir şekilde çalıştırmak için fazlasıyla yeterli boşluk elde ediyoruz.

Özellikle belirtmek gerekir ki, M8x DAC'deki her şey tamamen dengeli olduğundan talepler önemli ölçüde artıyor! Sıradan tek uçlu tasarımlara göre iki kat daha fazla elektrikli bileşenle uğraşıyoruz! Dijital ve analog devreler için güç kaynağı, analog amplifikatör ve tampon aşamalarının olası dijital HF parazitlerinden korunmasını ve izole edilmesini sağlamak için dikkatlice ayrılmıştır. Her çıkış ve kulaklık amplifikatörü aşamasında, optimum DC modunu sağlayan bir DC servo bulunur. Her kanal için bir tane olmak üzere iki adet yüksek kaliteli simetrik düşük gürültülü güç kaynağıyla desteklenmektedir; hepsi pasif olarak filtrelenmiş ve düzenlenmiştir.

Kahramanca Yapı Kalitesi

Mekanik yapı, tipik Musical Fidelity geleneğine uygun olarak tavizsiz bir şekilde sağlam ve dayanıklıdır. M8x Vinyl'de olduğu gibi, ön, yan ve üst paneller ekstrüde alüminyum profillerden frezelenmiş ve son derece masiftir. M8x DAC, temelde çevresel titreşimlerin etkilerine karşı bağışıktır. Aynı şey elektromanyetik bağışıklık için de söylenebilir. Devasa alüminyum kasa, bir Faraday kafesi görevi görür. Son derece hassas iç parçaları dış elektromanyetik alanlara karşı korur. Ön panelde büyük bir ekran kullanmamak, bu etkiyi daha da artırır, çünkü bunun için gereken kesik, işleri büyük ölçüde karmaşıklaştırır. Yanıp sönen renklere sahip büyük bir ekran kullanmama kararı, müziği ve yalnızca müziği deneyimlemenizi sağlar. Sadece doğrudan ses performansına giden alanlara para harcıyoruz.

Teknik Özellikler

DAC

DAC çipi: 8x dijital filtreli 2x ES9038Q2M (çift mono)

Frekans tepkisi: 10Hz -20kHz'de < -0,1dB

Toplam ilişkili titreme: <100 femtosaniye tepeden tepeye

Doğrusallık: <0,1 dB'den -130 dB'ye kadar

Kanal ayrımı: 10kHz @ 0dBFS'de <-114dB

SNR: > 100dB „A“-ağırlık 1kHz @ 0dBFS'de

THD+N: 1kHz @ 0dBFS'de %0,001'den az

Çıkış, dijital 0dB seviyesi: RCA 2V RMS, XLR 4V RMS

Çıkış empedansı: < 100 ohm

Kulaklık

Çıkışlar: 6,3 mm stereo JACK dengesiz; 4 pinli XLR dengeli

Güç (dengeli çıkış): 3,9 W / 8 ohm; 3,2 W / 32 ohm; 400 mW / 300 ohm

Çıkış empedansı: < 5 ohm

Frekans tepkisi: 20Hz-20kHz'de < ±0,1dB

THD: 1kHz @ -6dBFS'de %0,005'ten az

SNR: > 96dB „A“-ağırlık 1kHz @ 0dBFS'de

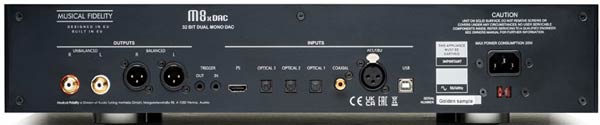

Dijital Girişler

1x USB girişi: USB Ses Sınıfı 2, bilgisayarda USB 2.0 veya üzeri gerektirir

USB PCM örnekleme hızları: 768 kHz'e kadar

USB DSD desteği: DoP ve yerel DSD512 üzerinden DSD256'ya kadar

MQA desteği: donanımla tam MQA kod çözme

3x Optik giriş: 24 bit'e kadar / PCM 192 kHz, MQA 384 kHz, DoP DSD 64

1x Koaksiyel giriş: 24 bit'e kadar / PCM 192 kHz, MQA 384 kHz, DoP DSD 64

1x AES/EBU girişi: 1x 24 bit'e kadar / PCM 192 kHz, MQA 384 kHz, DoP DSD 64

1x CD I2S (MCLK çıkışı 16.9344MHz)

Analog Çıkışlar

1 çift hat seviyesi RCA sabit/var @ 2V RMS 0dBFS

1 çift hat seviyesi XLR sabit/var @ 4V RMS 0dBFS

Güç gereksinimi

Şebeke voltajları: 115/230VAC 50/60Hz (fabrika ön ayarı); 100VAC 50/60Hz (alternatif)

Tüketim: Maksimum 70 Watt, bekleme modunda <0,5 W

Genel bilgi

Tetik Girişi/Çıkışı

Boyutlar (GxYxD): 483 x 102 x 381 mm

Ağırlık: 10,6 kg net / 14 kg nakliye kutusunda
