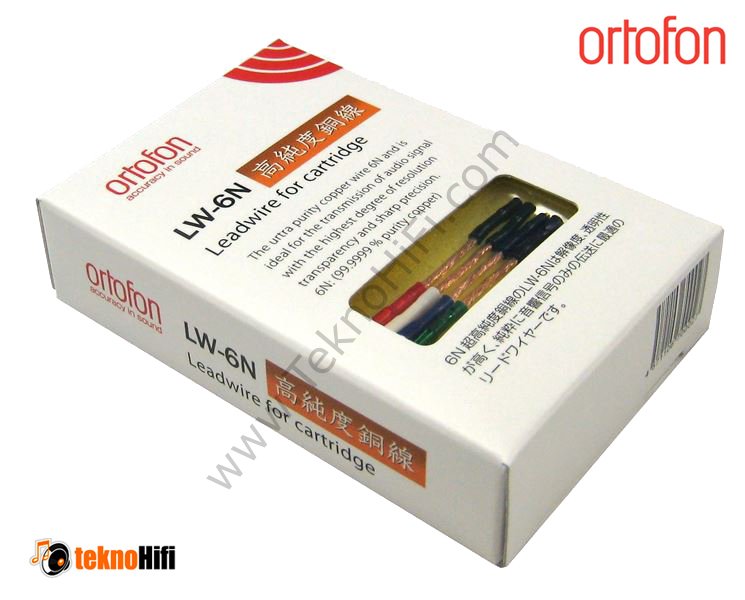

Ortofon LW 6N Headshell Kablosu
Paylaş:
Konfigürasyon, farklı çaptaki tel teli ile çok sofistike, iç tel sağ sarım, dış tel sol sarım. Telin ucu altın kaplamalı terminal ile sabitlenir.
Birbirine karşı sıkı sargı, müzik sinyallerinin net bir şekilde iletilmesini sağlar.
- Yüksek saflıkta Cu tel 6NCu: 7 x φ 0,18 mm (Sağ teller)
- Yüksek saflıkta Cu tel 6NCu: 17 x φ 0.10mm (Sol teller)
Montaj talimatları
Tüm Ortofon kartuşları, sırasıyla sıcak ve toprak terminali için sırasıyla sağ kanal için kırmızı ve yeşili gösteren, terminallerin renk kodlamasına sahiptir. Sol kanal için sırasıyla sıcak ve toprak terminali için beyaz ve mavi. Yeşil terminal, kartuşun içine bağlandığında her zaman kartuş muhafazalarını veya motor sistemini topraklamak için kullanılacaktır.
Kartuşu başlığa monte etmeden önce, kurşun kabloları kartuşa ve başlığa bağlamanızı öneririz. Lütfen potansiyel müşterileri doğru yönlendirmeyi unutmayın. Ortofon SH-4 başlık ve Ortofon kartuşlarının terminal pimlerinin çapı 1,2 mm iken Ortofon başlıkların pimlerinin çapı normalde sadece 1,0 mm'dir.
LW 6N'yi SH-4 başlık ile kullanmak, LW 6N kabuk kenarı kelepçesinin SH-4 PIN'lerine sığması için biraz genişletilmesini gerektirir. Kaydırılırsa, tertibatın aşırı sıkılmasına neden olabilir. Bu ayrıntıdan haberdar olarak, kartuşun terminal PIN'lerinin düşme riskinden kaçınacaksınız.
