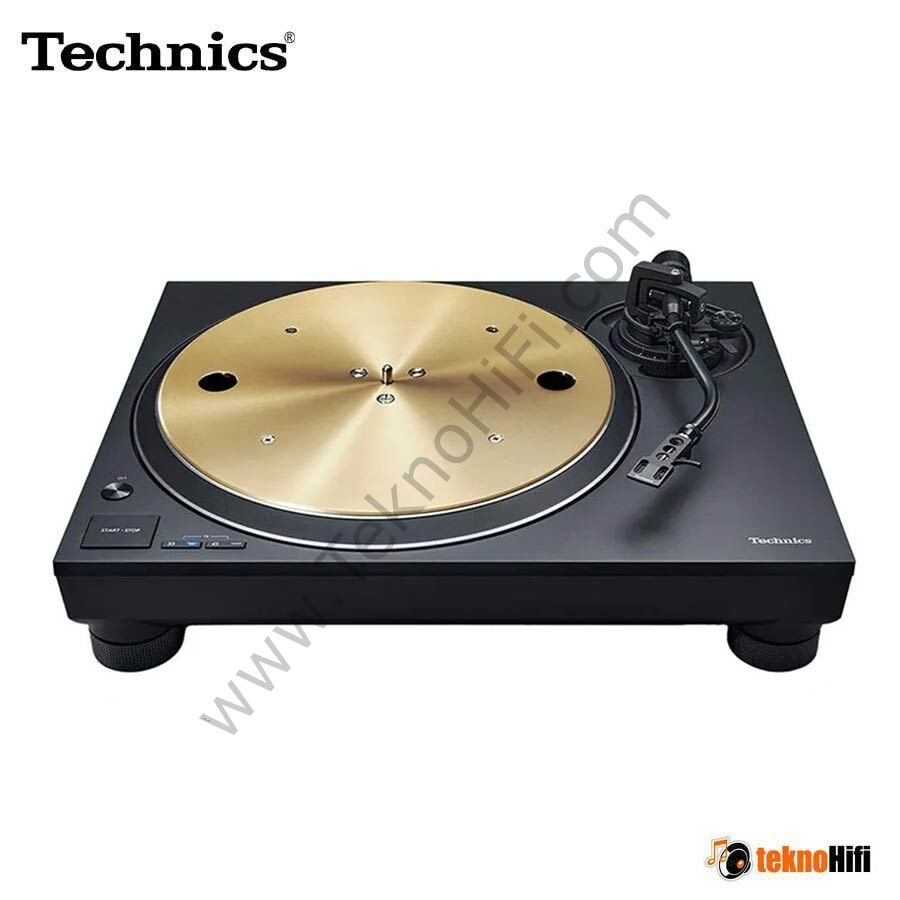

Technics SL-1300CEG-K Grand Class Pikap

Yeni Nesil Grand Class Pikap

Yüksek dönüş hassasiyeti ve düşük titreşim sağlayan yeni bir motor tahrik teknolojisi olan ΔΣ-Drive özelliğine sahip Hi-Fi tasarımlı pikap. Pikabın yeni motoru, üç katmanlı tablası ve yüksek sağlamlıktaki şasisi, daha da yüksek ses kalitesi sağlar.

Kararlı Dönüş Sağlayan Çekirdeksiz Doğrudan Tahrikli Motor

SL-1300G'de, demir çekirdeksiz doğrudan tahrikli bir motor kullanılması, pikabın düzensiz dönmesi olarak bilinen "cogging" sorununu ortadan kaldırır. Ayrıca, çift rotorlu yapı, yüksek torku korurken yatak yükünü azaltır ve dönüş sırasında oluşan küçük titreşimleri azaltır. Dahası, SL-1300G'nin motoru, ses kalitesini etkileyebilecek hafif titreşimleri ortadan kaldıracak şekilde yeniden tasarlanmıştır. Rijitliği artırmak için, bobin montaj tabanında Referans Sınıfı SL-1000R/SP-10R ile aynı takviye deseni kullanılmıştır.

Motor Tahrik Sistemi, ΔΣ-Sürücü (Delta Sigma Sürücüsü)

Technics'in PWM sinyal işleme alanındaki uzmanlığından yararlanan son teknoloji ürünü ΔΣ-Drive ile ses hassasiyetinin kapılarını aralayın. Sürücü, harmonikleri azaltmanın yanı sıra, motordan gelen titreşimleri de bastırarak daha yumuşak ve daha hassas bir dönüş sağlayarak müziğin zengin bir şekilde yeniden üretilmesini sağlar.

Üç Katmanlı Pikap Tabağı

Pikap, sert bir şekilde birleştirilmiş pirinç ve alüminyum döküm tabladan oluşan üç katmanlı bir yapıya sahiptir. Gereksiz rezonansı ortadan kaldırmak için tüm arka yüzeyini kaplayan ses emici kauçuk, yüksek rijitlik ve titreşim sönümlemesi sağlar. Bu sayede, dünya çapındaki yayın istasyonları tarafından kullanılan doğrudan tahrikli pikap standardı SP-10MK2'yi aşan, pürüzsüz bir dönüş stabilitesi ve atalet kütlesi sunarken, SL-1200MK5'in iki katından fazla atalet kütlesine sahiptir.

İki Katmanlı Dolap Yapısı

SL-1300G, BMC ile alüminyum döküm şasiyi sağlam bir şekilde birleştiren iki katmanlı bir gövde yapısı kullanarak yüksek sağlamlık sağlar. Üst paneldeki motor/ton kolu arasına takviye nervürleri eklenmiştir. Bu, sağlamlığı ve titreşim sönümleme özelliklerini iyileştirir.

Üst Düzey Denge Ayarlaması

Pikabın ağırlık dağılımı eşit olmadığında, dönüş sırasında aşırı titreşim veya gürültü oluşur ve bu da ses kalitesinin düşmesine neden olur. Bu nedenle, pikabın dengesi, pikap monte edildikten sonra her bir parça için fabrikada özel, yüksek hassasiyetli denge ayar ekipmanı kullanılarak ayarlanır. Ayarlanmış pikaplar, ayarın yapıldığını belirtmek için "DENGELENDİ" yazılı bir etiketle etiketlenir.

Yüksek İlk Hareket Hassasiyeti Sağlayan Ton Kolu

Hassas okuma için önemli bir bileşen olan ton kolu, plağın dönüşünü takip eder. Technics'ten miras alınan bu kol, geleneksel statik dengeli evrensel S şeklinde hafif ve sağlam bir alüminyum boru kullanır. Gimbal süspansiyon ve yüksek hassasiyetli yataklama ile donatılmış olan bu kol, yetenekli zanaatkarlar tarafından manuel olarak monte edilerek yüksek bir ilk hareket hassasiyeti sağlar. Bu titiz yapı, plak oluklarının doğru bir şekilde izlenmesini sağlar. Ayrıca, çeşitli manyetik kartuşlar için esneklik sağlayan bir yardımcı ağırlık içerir.

Akım Enjeksiyonu Aktif Gürültü Önleme

Bu teknoloji, bir gürültü algılama cihazını bir hata amplifikatörüyle birleştirir. Güç kaynağındaki artık gürültüyü algılar ve gürültü bileşenlerini gidermek için ters faz akımı uygular. Düşük frekanslı gürültüyü bir regülatörden daha etkili bir şekilde gidererek daha ideal bir güç kaynağı sağlar.

Teknik Özellikler

Pikap Bölümü

Sürüş Yöntemi

- Doğrudan Tahrik

Motor

- Fırçasız DC motor

Pikap Hızları

- 33-1/3, 45 ve 78* rpm
* Pikap hızı 78 rpm'ye ayarlandığında 78,26 rpm olacaktır.

Başlangıç ​​Torku

- 0,32 N?m (3,3kgf?cm) (2,86 lbf-inç)

Yapı Özellikleri

- Durma noktasından 33- 1/3 rpm'ye 0,7 sn.

Fren sistemi

- Elektronik fren

Wow and Flutter

- 0,025%?WRMS

Pikap Tabağı

- Pirinç ve alüminyum döküm birleşimi
- Çap.332 mm (13-5/64")
- Ağırlık.Yaklaşık 3,6 kg (7,9 lbs) (Kauçuk levha dahil)

Tonearm Bölümü

Tip

- Statik Denge

Etkili Uzunluk

- 230 mm (9-1/16")

Overhang

- 15 mm (19/32")

İzleme Hatası Açısı

- 2° 32' içinde?(30 cm(12") plağın dış oluğunda)
- 0° 32' içinde?(30 cm(12") plağın iç oluğunda)

Ofset Açısı

- 22°

Kol Yüksekliği Ayar Aralığı

- 0 - 6mm (0"-15/64")

İğne Basıncı Ayar Aralığı

- 0 - 4g (Doğrudan Okuma)

Kafa kabuğu ağırlığı

- Yaklaşık 7,6 g

Uygulanabilir Kartuş Ağırlık Aralığı

(yardımcı ağırlık olmadan)
5,6 - 12,0 g
14,3 - 20,7 g (kafa kabuğu dahil)
(küçük yardımcı ağırlıkla)
10,0 - 16,4 g
18,7 - 25,1 g (kafa kabuğu dahil)
(büyük yardımcı ağırlıkla)
14,3 - 19,8 g
23,0 - 28,5 g (kafa kabuğu dahil)

Kartuş Montaj Boyutu

- 12,7 mm (1/2") aralık

Kafa Kabuğu Terminal Pabucu

- 1,2 mm? 4 pimli terminal pabucu

Terminaller

Ses Çıkışı

- PHONO (Pin Jakı) x 1
- TOPRAK TERMINALİ x 1

Genel

Güç Kaynağı

- AC120V, 60Hz

Güç Tüketimi

- 10 W (Güç AÇIK)
- 0,2 W (Güç KAPALI)

Boyutlar (G x Y x D)

- 453 x 173 x 372 mm

Ağırlık

- Yaklaşık 13,0 kg

Çalışma sıcaklığı aralığı

- 0 ila +40 (+32°F ila +104°F)

Çalışma nem aralığı

- %35 ila %80 RH (yoğunlaşma yok)

Aksesuarlar

Pikap, Pikap levhası, Toz kapağı,
EP plak adaptörü, Denge ağırlığı,
Yardımcı ağırlık, Kafa kabuğu, Çıkıntı ölçer,
Kartuş için vida seti, PHONO kablosu,
PHONO topraklama kablosu, AC güç kaynağı kablosu, Pikap için vida seti
Kullanım Kılavuzu
