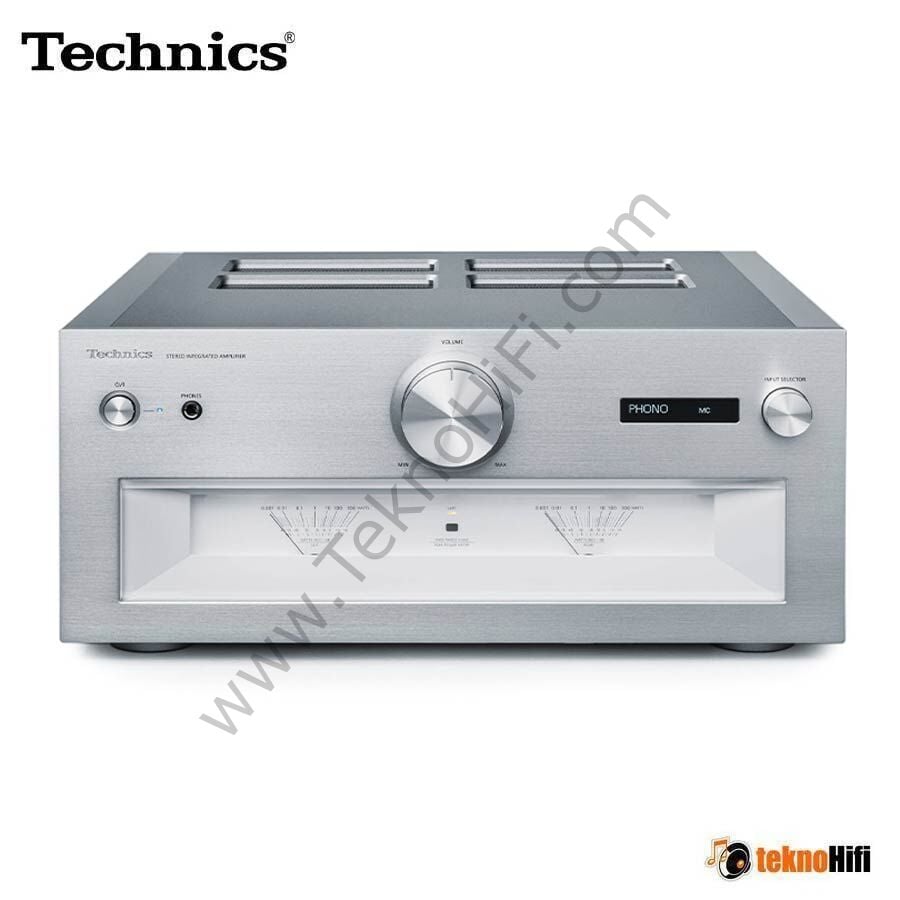

Technics SU-R1000 Reference Class Entegre Amplifikatör

Referans Sınıfı Amplifikatör

Technics, tam dijital amfinin sağladığı yeni ses boyutlarına meydan okuyarak ideal sesi yakalamaya devam ediyor.

JENO Motoru

Jitter, dijital sistemlerde bozulmanın başlıca nedenlerinden biridir ve dijital-analog dönüşümde kullanılan ana saatlerin zamanlama hatasından kaynaklanır. Jitter kaynaklı ses bozulmasını ortadan kaldırmak için Technics, düşük frekans aralığındaki jitter'ı azaltmak için gürültü şekillendirme sisteminde bir saat üreteci ve yüksek frekans aralığındaki jitter'ı bastırmak için yüksek hassasiyetli bir örnekleme hızı dönüştürücüsü içeren orijinal bir jitter azaltma devresi geliştirmiştir. Böylece, tüm frekans aralığında jitter ideal bir şekilde azaltılır. Bu devre, orijinal yüksek hassasiyetli PWM (Darbe Genişlik Modülasyonu) dönüşüm devresiyle birlikte çalışarak, gürültü şekillendirme hızını, dereceyi ve yeniden niceleme sayısını ve PWM derecelendirmesini optimize ederek yüksek çözünürlüklü sinyalleri dinamik aralığa herhangi bir zarar vermeden PWM'ye dönüştürür. Bu teknolojiler, Technics dijital amplifikatör tasarımlarının müziğin doğal ve hassas nüanslarını yeniden üretmesini sağlar.

ADCT (Aktif Bozulma Önleme Teknolojisi)

Technics tarafından yeni geliştirilen Aktif Bozulma Önleme Teknolojisi, hoparlörün karşı elektromotor kuvveti ve voltaj düşüşleri tarafından üretilen güç çıkış katındaki bozulmayı hassas bir şekilde ayıklar ve giderir. Çeşitli ürünlerin bir araya getirilmesiyle sınırsız sayıda ses sisteminin yapılandırılabildiği Hi-Fi ses pazarında, üst düzey ses amplifikatörlerinin çeşitli hoparlörleri en iyi şekilde çalıştırması gerekir. Aktif Bozulma Önleme Teknolojisi, hoparlör terminal çıkışı ile JENO çıkışı arasındaki farkı belirleyerek bozulmayı hassas bir şekilde ayıklar ve ardından çıkış dijital sinyaline düzeltme uygulayarak geleneksel dijital amplifikatör sistemini düzeltir. Bu teknoloji, bağlı hoparlörlerin türünden bağımsız olarak, düşük gürültü, hassas ses imajı ve geniş ses ambiyansı gibi dijital amplifikatörlerin üstün avantajlarını sunarken, güçlü hoparlör itici gücü ve akustik enerji sağlar.

Gelişmiş Hızlı Sessiz Güç Kaynağı

SU -R1000, dijital amplifikatörün ihtiyaç duyduğu voltaj ve akımın istikrarlı bir şekilde sağlanması için bir anahtarlama güç kaynağı sistemi kullanır. Geleneksel bir anahtarlama güç kaynağı sisteminde, voltajı sabitlemek için anahtarlama işleminin AÇIK süresi kontrol edilir ve bu da anahtarlama frekansının yüke göre dalgalanmasına ve ses kalitesini etkileyen bir modülasyon gürültüsüne neden olur. Gelişmiş Hızlı Sessiz Güç Kaynağı, anahtarlama frekansını 400 kHz bandında sabitleyerek bu gürültüyü ortadan kaldırmıştır. Ayrıca, daha sonraki aşamada bir Süper Düşük Gürültü Regülatörü eklenmiştir. Bu, sabit anahtarlama frekansından kaynaklanan regülasyon düşüşünü önler ve gürültü bileşeninin yüksek frekanslara karışmasını engeller. Sonuç olarak, dijital amplifikatörden en iyi performansı alan yüksek tepkili bir güç kaynağı elde edilir.

Dört Bağımsız Güç Kaynağı Ünitesi

SU-R1000'de , güç kaynağını oluşturan her bir eleman daha yüksek ses kalitesi için titizlikle incelenmiş ve yenilenmiştir. Dahası, ses kalitesinin daha da iyileştirilmesi için farklı devre blokları için dört bağımsız güç kaynağı ünitesi sağlanmıştır. SU-R1000 entegre bir amplifikatör olduğundan, dahili devreler analog ve dijital devrelerin bir karışımı halinde bir ön amplifikatör katı ve bir güç amplifikatörü katından oluşur. Küçük analog sinyalleri işleyen Phono-EQ bölümü, güç kaynağı hattı üzerinden iletilen gürültünün etkisine özellikle duyarlıdır. SU -R1000, ön amplifikatör katındaki analog devreler ve dijital devreler için ayrı güç kaynağı üniteleri kullanır. Ayrıca, büyük elektrik gücü gerektiren güç amplifikatörü katındaki sağ ve sol kanallar için ayrı güç kaynağı üniteleri kullanır. Dört bağımsız güç kaynağı ünitesiyle SU-R1000 , devre blokları arasında güç hattından kaynaklanan paraziti önler ve yüksek bir S/N oranı ve mükemmel bir ayırma sağlar.

Yüksek Dereceli Dijital/Analog G/Ç Devresi

Fono giriş bölümü ve analog giriş bölümü, tamamen ayrık devre tasarımına sahiptir. Technics, ideal ve simetrik bir devre düzeni oluşturmuş ve titiz bir ayarlama gerçekleştirmiştir. Yeni devreler, sağ ve sol kanallar arasında paraziti önleyerek mükemmel kanal ayrımı sağlar. Ayrıca, fono giriş bölümü ve XLR giriş bölümü, minimum gürültü etkisiyle yüksek saflıkta sinyal iletimi sağlamak için tamamen dengeli iletim kullanır. Dijital giriş bölümündeki USB giriş devresi, örneğin bir bilgisayardan gelen elektriksel gürültüyü engellemek ve harici gürültünün etkisini en aza indirmek için yüksek kaliteli yakut mikadan yapılmış bir kapasitör ve manyetik olmayan karbon film dirençli bir güç düzenleyici ile donatılmıştır. A/D dönüştürücü, yüksek hassasiyetli A/D dönüşümü için Asahi Kasei Microdevices (AKM) tarafından üretilmiş yüksek performanslı bir çip içerir. Böylece SU -R1000 , tüm analog veya dijital giriş kaynaklarından olağanüstü ses kalitesi üretir.

Yüksek Sertlik Şasi ve Tasarım

Şasinin rijitliği, aynı zamanda bir gürültü kaynağı olan muhafaza titreşimini bastırmak için büyük ölçüde artırılmıştır. İç şasi, çift katlı ayrı bir yapıya sahiptir. Üst katta, amplifikasyon devresi ve güç kaynağı devresinden oluşan güç amplifikatörü bölümü monte edilmiştir. Alt katta ise, fono ekolayzırı da içeren analog giriş bölümü ve dijital giriş bölümü ile bu devreler için güç kaynağı devrelerinden oluşan ön amplifikatör bölümü monte edilmiştir. Sadece üst ve alt katlar değil, aynı zamanda ayrı devre blokları da çelik kalkan plakalarıyla birbirinden ayrılmıştır. Bu çelik kalkan plakaları aynı zamanda tüm şasinin rijitliğini güçlendirmek için takviye plakaları görevi görür. Dış tarafta, ön panel 10 mm kalınlığındayken, yan paneller ve üst panel 6 mm kalınlığında alümitle işlenmiş alüminyum plakalardan yapılmıştır. Ayrıca rijitlik ve titreşim direnci de artırılmıştır. Şasiyi destekleyen izolatörler, mükemmel sinyal zayıflatma özelliklerine sahip dökme demirden yapılmıştır. Yukarıda belirtilen parça ve malzemeler genel olarak iç sinyallerin kalitesini arttırırken, dış titreşimlerin etkilerini en üst düzeyde ortadan kaldırmaktadır.

Özenle seçilmiş yüksek kaliteli parçalardan yapılmış giriş ve çıkış terminalleri

• Ekstra büyük çaplı hoparlör kablolarının bağlanmasına olanak sağlamak için tasarlanmış hoparlör terminalleri
• Güvenilir kablo bağlantısı sağlamak için Y-lug terminalleri
• Neutrik üretimi analog denge giriş terminalleri ve PHONO XLR giriş terminalleri (sadece MC için)
• Altın kaplamalı, işlenmiş pirinç parçalı analog giriş terminalleri
• Technics'in rafine tasarımı
• Yüksek kaliteli ince yüzey kaplamasıyla süslenmiş ve ikonik, büyük çift iğneli ölçüm cihazıyla donatılmış çekici ön panel
• Ses kadranı ve seçici düğme, katı alüminyum bloklardan işlenmiş ve döndürülerek tamamlanmış parçalardan yapılmıştır

Akıllı Fono EQ

SU-R1000'e monte edilen Akıllı Fono EQ, Technics'in LAPC'nin geliştirilmesiyle geliştirdiği DSP ses kalitesi iyileştirme teknolojisini kullanarak, analog Fono EQ ile mümkün olmayan yüksek ses kalitesini sunar. Bu teknoloji üç bölümden oluşur: 1. Hassas EQ Eğrisi, 2. Çapraz Konuşma Önleyici ve 3. Tepki Optimizasyonu. Bu işlevler, kullanıcının tercihine göre AÇIK/KAPALI konuma getirilebilir.

Hassas EQ Eğrisi – Hibrit analog/dijital devre tasarımı sayesinde mümkün oldu

Hibrit analog-dijital sistem, hassas bir EQ eğrisi elde eder. Yüksek kazançlı alçak geçiren filtre (LPF) analog işlemeyi gerçekleştirirken, yüksek frekanslar A/D dönüşümünden sonra yükseltilir. Analog bölgede 40 dB LPF (Alçak geçiren filtre) kullanımı, dijital filtre işleme sırasında bit kaybını bastırır ve yüksek frekanslar, dijital bölgede yüksek doğrulukla yükseltilerek yüksek bir S/N oranı elde edilir.

Çapraz Konuşma Önleyici – Her kartuşa özgü çapraz konuşma karakteristiğinin ölçülmesi ve iyileştirilmesi için

Bu işlev, SU-R1000 ile birlikte gelen Kalibrasyon Kaydı'nda kayıtlı çapraz konuşma ölçüm sinyalini kullanarak takılı kartuşun çapraz konuşma karakteristiğini ölçer . Ardından, çapraz konuşma karakteristiğinde önemli bir iyileştirme elde etmek için dahili DSP'yi kullanarak ters düzeltme gerçekleştirir. Bu, daha hassas bir ses görüntüsü ve daha geniş bir ses ortamı sağlar.

PHONO Tepki Optimizasyonu – Kartuş frekans özelliklerindeki bozulmanın düzeltilmesi için

Bu fonksiyon, birlikte verilen Kalibrasyon Kaydında kaydedilen bir TSP (Zaman Esnetilmiş Darbe) sinyalini kullanarak takılı pikap kartuşunun frekans karakteristiklerini ölçer ve karakteristik bozulmalarını düzeltir. Pikap kartuşu ile pikap ekolayzırı arasındaki empedans uyumunun etkisini düzelterek kartuşun gerçek ses kalitesini ortaya çıkarır. Bu teknoloji, gürültü bozukluğu olasılığını ortadan kaldırmak için yüksek hassasiyetli pikap giriş hattında anahtar gibi bir seçiciyi önleyerek ses kalitesini iyileştirmeyi amaçlamaktadır.
*Plak, üretim yöntemine veya özelliklerine bağlı olarak eğrilmiş olsa da, bu plak düzgün sinyal okuma testini geçmiş ve gönderilmiştir.
*Plak, evinizdeki saklama ortamına bağlı olarak eğrilmiş olabilir. Lütfen çok eğrilmiş bir plağın yalnızca ölçümü bozmakla kalmayıp kartuşa da zarar verebileceğini unutmayın.

Teknik Özellikler

Doğru Dijital Teknoloji

JENO Motoru (Titreşim Giderme ve Gürültü Şekillendirme Optimizasyonu)

LAPC (Yük Uyarlamalı Faz Kalibrasyonu)

Gelişmiş Hızlı Sessiz Güç Kaynağı

Pil ile Çalışan Saat Jeneratörü

Gürültüsüz Sinyal Teknolojisi

Güç Kaynağının Geliştirilmesi

Teknik Kesin Tasarım

Yüksek sertlikteki kabin

Üç Bölümlü Yapılandırma

FTC Çıkış Gücü

150W + 150W ( 1kHz, THD %0,5, 8Ω, 20kHz LPF ),

300W + 300W (1kHz, THD %0,5, 4Ω, 20kHz LPF)

Giriş Hassasiyeti / Giriş Empedansı

HAT 200 mV / 22 kΩ, PHONO (MM) 2,5 mV / 47 kΩ, PHONO(MC) 300uV /100Ω

Frekans Tepkisi

HAT 5 Hz-80 kHz (-3 dB, 8 Ω),

FON (MM) 20 Hz - 20 kHz (RIAA SAPMASI ±1 dB, 8 Ω)

DİJİTAL 5 Hz - 80 kHz (-3 dB, 8 Ω)

Yük Empedansı

4 Ω-16 Ω

Analog Giriş Terminali

HAT x 2 (HAT 1, HAT2), HAT XLR DENGELİ x1, PHONO (MM/MC) x1, PHONO XLR DENGELİ (MC) x1, ANA GİRİŞ x1, KAYIT GİRİŞ x1

Dijital Giriş Terminali

Optik dijital x2 (OPT 1, OPT 2), Koaksiyel dijital x2 (COAX 1, COAX 2), USB-B x2 (PC 1, PC 2)

Analog Çıkış Terminali

ÖN ÇIKIŞ x1, KAYIT ÇIKIŞ x1

Kulaklık Çıkışı

Evet, Stereo Φ6.3mm

Destek Codec'i

USB 2.0 yüksek hızlı, USB Ses Sınıfı 2.0, Eşzamansız mod

Destek Codec'i

PCM

Evet (32, 44.1, 48, 88.2, 96, 176.4, 192, 352.8, 384 kHz / 16, 24, 32 bit)

DSD

Evet (2,8 MHz, 5,6 MHz, 11,2 MHz, 22,4 MHz* *Yalnızca ASIO Yerel modu)

Güç Kaynağı

AC 220-240 V, 50 Hz / 60 Hz

Güç Tüketimi

220 W

Boyutlar (G x Y x D)

430 mm × 191 mm × 459 mm

Ağırlık

Yaklaşık 22,8 kg

Aksesuarlar

Uzaktan Kumanda, Kalibrasyon Kaydı, AC Kablosu, Kullanım Kılavuzu
