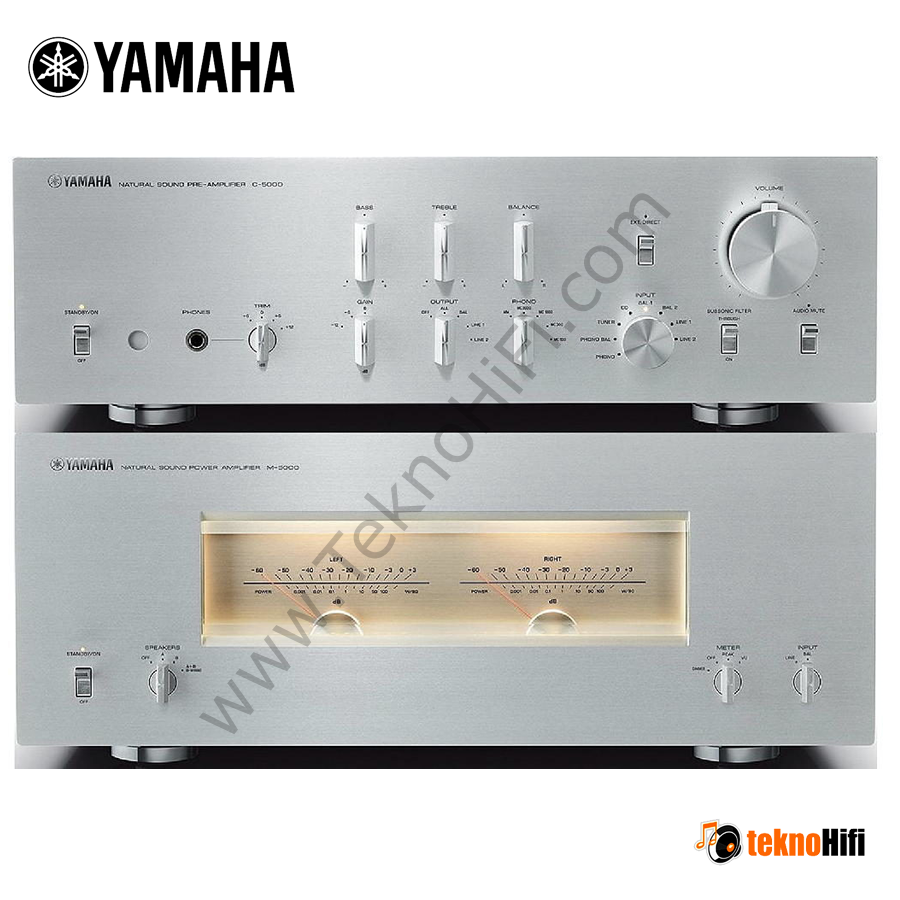

Yamaha C 5000 Pre Amplifier + M 5000 Power Amplifier

Yamaha C-5000 Pre Amplifier

Dünyanın en büyük ses şirketi C-5000 ön amplifikatörünü sunar. Konser aşamasından eve kadar, Yamaha performanstaki her nüansı ve duyguyu sadakatle yeniden üretebilen bir enstrüman yaratmak için geniş müzik geçmişini kullandı.

• Mükemmel dengeli sinyal iletimi
• Değişken dengeli ön amplifikatör
• Simetrik, katlanabilir kitap devre tasarımı
• Düşük empedanslı tasarım
• Sağlam ve hassas tasarım
• Çift Toroidal Transformatör
• Mükemmel Dengeli

GT-5000 pikap ve M-5000 güç amplifikatörü ile birlikte Yamaha, üstün performans için amiral gemisi modellerinde uçtan uca dengeli bir sinyal zinciri sunar.

Dengeli Ön amfi

C-5000, Ton Yenilgisinde sinyal yolunun tüm aşamalarında tam dengeli ve ayrık devre iletimine sahiptir.

Patentli yüzer tasarım fono EQ, giriş amplifikatörü ve hat amplifikatörü aşamalarında benimsenir - toprak gürültüsünün sinyalden etkisini ortadan kaldırır.

Simetrik, Katlanır Kitap Devre Tasarımı

Ön amplifikatör PCB'si için katlanabilir kitap tasarımı, hassas eşleme ve düzen için sol ve sağ sinyal yollarını yansıtır.

Her kanal fiziksel olarak aynı olduğunda, C-5000 hem geniş hem de derin sesin en doğru şekilde çoğaltılmasını sağlayabilir.

Ayrıca, diğer bileşenler bağlandığında topraklama döngüsü en aza indirilir.

Çift Toroidal Transformatörler

Sol ve sağ kanallar için bağımsız çift toroidal transformatörlerin benimsenmesi, optimum ayırma sağlar ve böylece orijinal kaynağa sadık bir ses aşaması üretir.

Düşük manyetik sızıntı ses sinyali üzerindeki olumsuz etkiyi azaltır. Deneme dinlemeye dayalı ayrıntılı araştırmaların ardından, güç transformatörü manyetik akıyı ve titreşimi bastırmak için bakır kaplama bir kasanın içine yerleştirilmiştir. Bu ayrıca fono devresindeki akının etkisini en aza indirmeye yardımcı olur.

Bu, ayrıntılı sinyallerin çoğaltılması nedeniyle yumuşak, sakin ve hatta geniş bir ses sağlar.

Düşük empedanslı Tasarım

Gerilimin devre üzerindeki etkisini en aza indirgemek için şasiyi bakır kaplayarak C-5000, en güçlü nüansları ve güçlü basları ifade edebilir.

Ek olarak, güç kaynağının empedansını azaltmak ve müzikal bilgilerin iletimini en üst düzeye çıkarmak için kalın vida tipi teller kullanılır.

Orijinal dizayn

C-5000, estetik ve hatta dokunuşuna kadar en üst düzeyde dinleme deneyimi sunmak için tasarlandı.

Topuzlar ve kol anahtarları, hem yenilik hem de işçiliği iletmek için orijinal tasarımlara sahiptir.

Ses düğmesi hem sert hem de hassastır - manivela anahtarları da gelişmiş çalışma için rafine edilirken, dokunuşunu elde etmek için bilyalı rulmanlar ve hassas kesilmiş alüminyum kullanılır.

Özel Tasarım Ayaklar

Bu amiral gemisi modeli tasarlanırken C-5000'in her yönü dikkatle ele alındı. Yapısı usta işçiliğini ortaya çıkarır ve en yüksek performans seviyelerine ulaşma takıntısını yansıtır.

Ayaklar bir istisna değildir. M-5000 gibi, özel ağır hizmet tipi pirinç ayaklar, tam destekli sivri uçlar veya hassas yüzeylerde kullanım için çizilmeye karşı koruma tabanı ile çalışır.

Yamaha M-5000 Power Amplifier

130 yılı aşkın tecrübesi ile Yamaha dünyanın önde gelen ses şirketi haline geldi. M-5000, bu ruhu zamana bağlı işçilik ve pazar lideri yeniliklerle somutlaştırır ve yüksek sadakatli ses üretiminin özüdür.

• 200 W + 200 W (4 ohm, 20 Hz-20 kHz,% 0,07 THD, 2 kanallı)
• 100 W + 100 W (8 ohm, 20 Hz-20 kHz,% 0,07 THD, 2 kanallı)
• Özenle tasarlanmış, dengeli sinyal iletimi
• Daha iyi sürüş için yüzer ve dengeli güç amplifikatörü düzeni
• Sol ve sağ kanalları izole etmek için mükemmel simetrik tasarım
• Kısaltılmış sinyal ve güç kaynağı yollarıyla düşük empedans tasarımı
• Geliştirilmiş yapı, en son teknoloji rijitliğini sağlar
• Büyük toroidal çekirdek güç transformatörü

Mükemmel Dengeli

GT-5000 pikap ve C-5000 ön amplifikatörü ile birlikte Yamaha, üstün performans için amiral gemisi modellerinde uçtan uca dengeli bir sinyal zinciri sunar.

Performans için Tasarlandı

Titizlikle tasarlanmış olan M-5000, sol ve sağ kanalları hem fiziksel hem de elektriksel olarak izole etmek için mükemmel bir simetrik düzen benimser.

Sinyal yolunu mümkün olduğunca azaltmaya hizmet eden kasıtlı olarak basit tasarım, enerji kaybını en aza indirir ve yüksek sadakat performansı için daha düşük empedans sağlar.

MOSFET'li Yüzer ve Dengeli Güç Amplifikatörü

Gücün bir güç transistörü aracılığıyla beslendiği ve negatif polaritenin toprağa bağlı olduğu geleneksel güç amplifikatörü tasarımlarının aksine, M-5000'in güç kaynağı doğrudan çıkış aşamasının her pozitif ve negatif tarafına bağlanır.

Tüm güç amplifikatörü devresini topraktan tamamen yüzmek, düşük voltaj dalgalanmalarının veya toprak gürültüsünün istenmeyen etkisini ortadan kaldırır.

Tasarım aynı zamanda MOSFET güç amplifikatörlerini kullanmak için ideal simetrik bir düzen oluşturur ve düşük empedanslı hoparlörler için sürülebilirliği artırır.

Mekanik Zemin Konseptine Sahip Sert Çerçeve Yapısı

M-5000, zemini en üst düzeye çıkaracak şekilde tasarlanmıştır ve optimum ses performansı için istenmeyen titreşimi azaltır.

Ayrıca, güç transformatörünü, blok kapasitörleri ve ısı emicisini doğrudan cıvatalarla katı aerodinamik yapıya sabitleyerek mekanik bir zemin konseptinin kullanılması, bunların tam olarak desteklenmesini sağlar ve titreşimlerin etkisini ortadan kaldırır.

Masif Toroidal Çekirdek Trafo ve Düşük Empedans Tasarımı

Yüksek doğrulukta performans sunan, istenmeyen titreşimleri baskılayan 3 mm kalınlığında saf pirinç taban ile büyük bir toroidal transformatör kullanılır.

Ayrıca, güç trafosu daha az sızıntı akısı nedeniyle çevredeki ses devrelerini etkilemez.

Sargı çekirdeğinden çıkarılan bakır kablolar, geleneksel tasarımlara kıyasla enerji kaybını önemli ölçüde azaltarak düşük empedans tasarımına katkıda bulunur.

Güç Kaynağı için Kalın Teller ve Vidalı Bağlantılar

Kalın teller ve vidalı bağlantılar, M-5000'in düşük empedanslı tasarımına katkıda bulunur ve normalde geleneksel bağlantılarda ve tel gruplarında meydana gelebilecek enerji kaybını en aza indirir.

Lehim yerine doğrudan blok kapasitörlerinde vida ve pirinç terminal kullanımı güçlü, düşük empedanslı bir bağlantı sağlar.
